【オプション】T社97240利尻用乗務員室灯はんだ済/基板単体

説明

取付

★ライトケースを取り外す際にプリズムを破損しないよう、また種別プリズムを紛失しないよう十分にご注意の上作業してください。

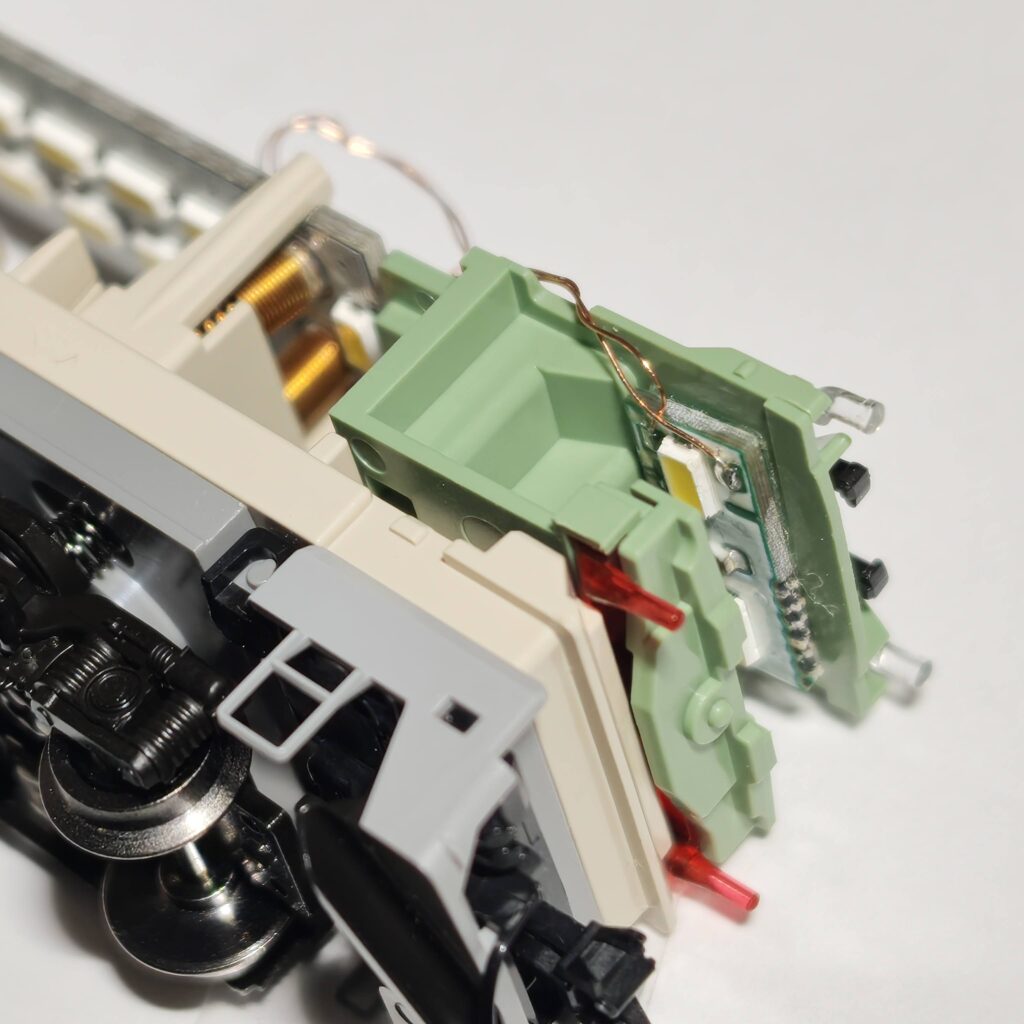

画像を参考に、両面テープで運転台天井へ取り付けてください。

屋根凸部逃げがあるので、配線を逃がす際はここから逃がすと目立ちにくくおすすめです。

はんだ済

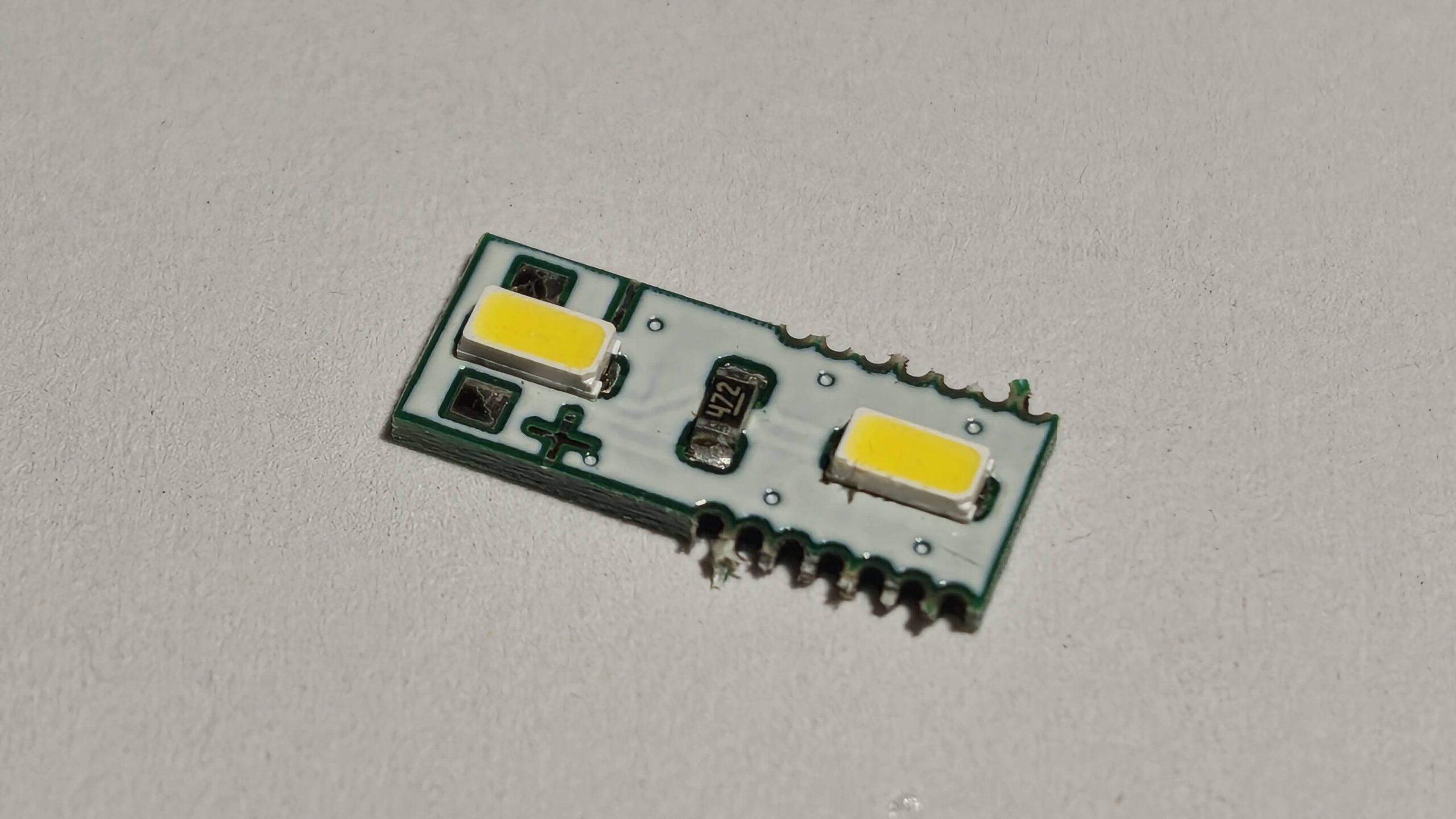

室内灯から約10cmの長さで配線済の乗務員室灯用LED基板を接続するオプションです。

常時点灯で、コンデンサの効果があります。

キハ400は両側、キハ480/キハ56は片側にはんだ付けされた状態でお届けします。

利尻編成とキハ56をご注文で、すべてに乗務員室灯をはんだ済にする場合は、このオプションも利尻用とキハ56用それぞれを合わせてご注文下さい。

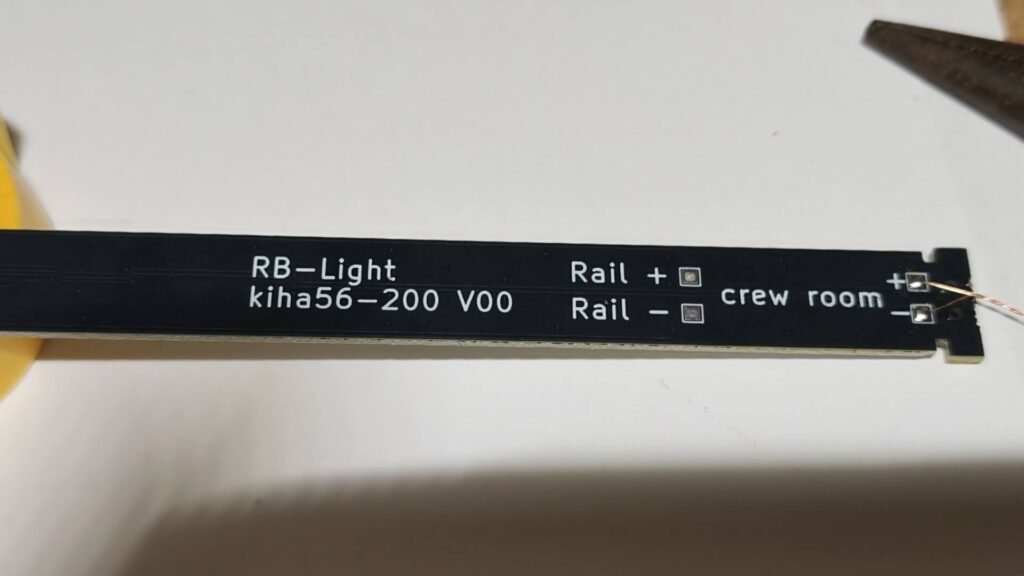

LED基板単体

乗務員室灯用のLED基板単体のご用意です。

次の配線方法に従って室内灯側と接続してください。

2012mサイズの抵抗が3種付属します。

明るめ用には220Ω（221表記)、標準用には2.2KΩ（222表記）、暗め用には10KΩ（103表記）をご使用ください。

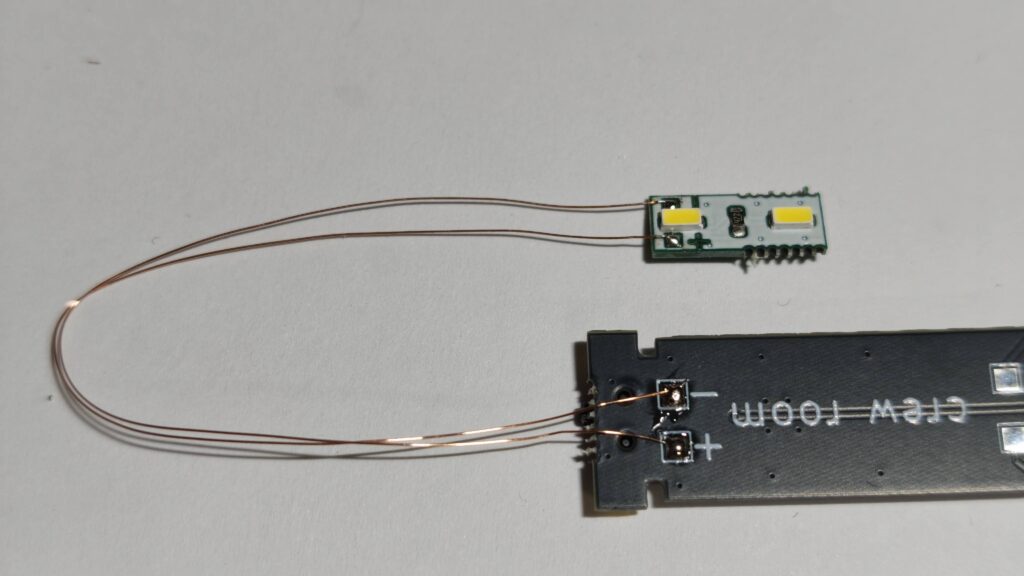

乗務員室灯との接続

室内灯側の「crew room」端子のプラスマイナス表記と乗務員室灯用LED基板のプラスマイナス表記を合わせて配線してください。

乗務員室灯用LED基板のプラスマイナス表記は基板の配線を露出させているため、配線がプラスマイナスの表記部分に被らないように、端子だけにはんだ付けしてください

Rail+/Rail-端子はおまけ端子で、レール電源から直接供給されます。先頭（運転室）となるときだけ消灯させたい場合にご利用ください。なお、Rail端子は明るさ設定の抵抗を通らずに供給されているため、crew room端子よりも明るくなります。

明るさを揃えるためにはLED基板単体に付属の抵抗を直列に挟んで接続してください。
